U5 Europaviertel

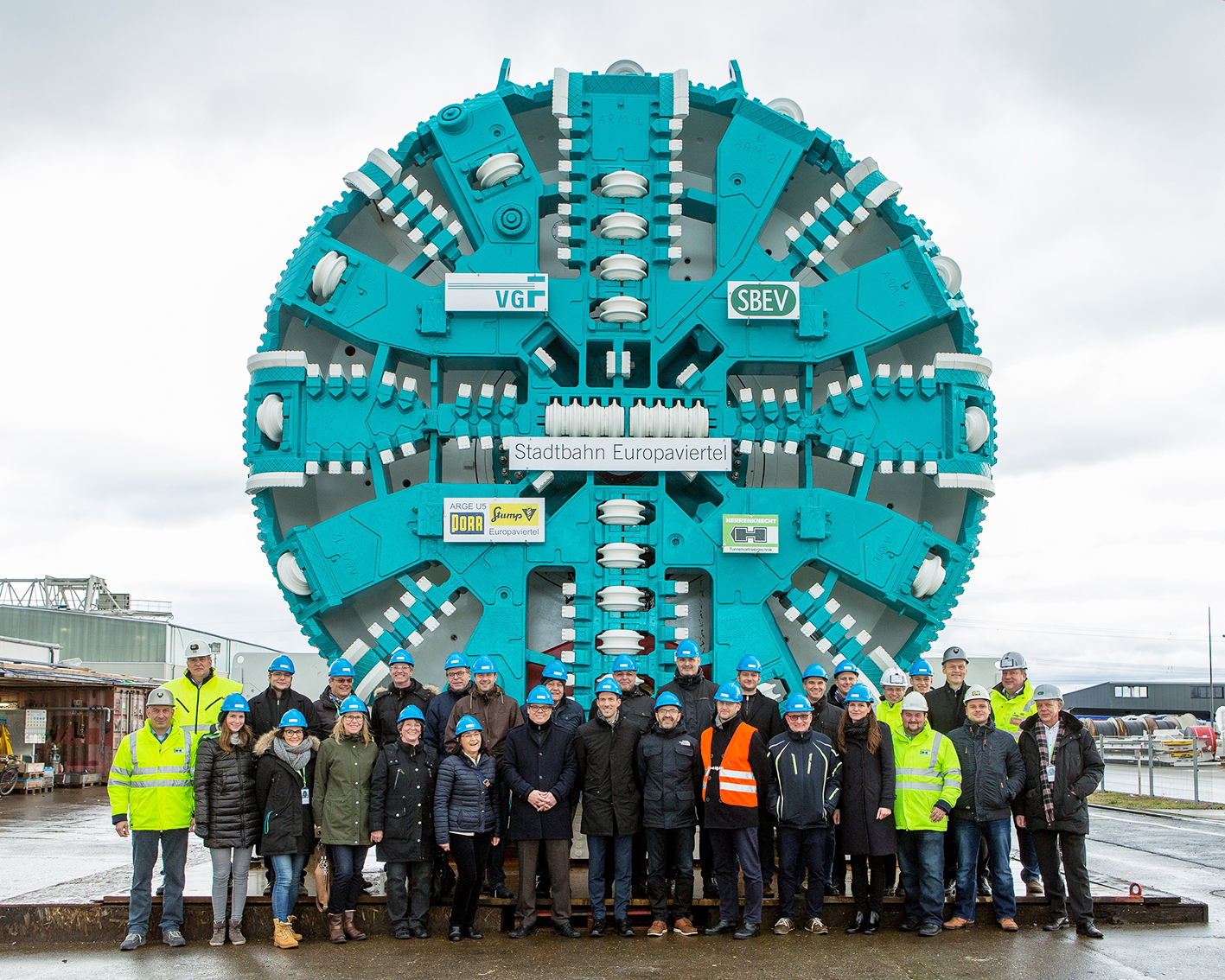

Der Auftrag umfasst die Errichtung der innerstädtischen U-Bahn-Verlängerung sowie den unterirdischen Anschluss an das bestehende U-Bahn Netz. Das Tunnelbauwerk wird auf einer Strecke von ca. 186 m in offener Bauweise und auf einer Strecke von ca. 2 x 830 m in geschlossener Bauweise mit einer 80 m langen Tunnelvortriebsmaschine (TVM) erstellt. Teil der Leistung ist ebenfalls ein ca. 137 m langes Rampenbauwerk und die Errichtung der Station Güterplatz, die sich etwa auf der Hälfte der aufzufahrenden Strecke befindet. Der unterirdische Bestandsanschluss wird in konventioneller Bauweise mit Hilfe von Vereisungen, Injektionen und Druckluft ausgeführt. Im östlichen Teil der Europa-Allee hat Stump die Schlitzwandarbeiten für die ca. 18 m tiefe Startbaugrube für die TVM bereits abgeschlossen. Im Bereich der späteren Untergrundstation Güterplatz finden ebenfalls Schlitzwandarbeiten zur Errichtung der Baugrubenwände statt, allerdings erfolgt der Aushub dort erst, nachdem beide Tunnelröhren aufgefahren wurden.

Die Geologie im Frankfurter Stadtgebiet zeichnet sich durch kohäsive Böden mit hohen Ton- oder Schluffanteilen und geringer Wasserdurchlässigkeit aus. Dabei ist im Speziellen der Frankfurter Ton zu nennen, der bei einem Großteil der unterirdischen Trasse durchfahren wird.

Überlagert wird die Tonschicht von mehreren insgesamt 2 bis 10 m starken quartären Deckschichten aus Kalksanden und Kies, die im Anfahrbereich der Startbaugrube bis zum Erreichen der Tonschicht durchbohrt werden müssen. Vereinzelt können Kalksandstein-Formationen bis in die Tonschicht hineinragen und auch noch im weiteren Verlauf der geplanten Trasse auftreten.

Der Grundwasserpegel bewegt sich in Frankfurt zwischen 3 und 7 m unter der Geländeoberkante. Die sandige Deckschicht mit seinem großen Porenraum fungiert hier als Grundwasserleiter mit hoher Wasserdurchlässigkeit. Die Tonschicht hingegen wirkt im Allgemeinen als Grundwassersperrschicht, in der der Tunnel ohne anstehenden Wasserdruck vorgetrieben werden kann.

Am Platz der Republik in der Nähe des Hauptbahnhofs wurden bereits im Zuge früherer Baumaßnahmen unterirdische Abzweigungen für die zukünftige Stadtbahnlinie U5 errichtet, an die die beiden neuen Tunnelröhren anschließen sollen. Neben der Herausforderung, die Vortriebe unter den gegebenen geologischen und städtebaulichen Gegebenheit exakt positioniert am Bestandsbauwerk enden zu lassen, ergibt sich eine weitere: die Abdichtung des Übergangs. Die bauzeitliche Abdichtung der Übergänge war ursprünglich mit Hilfe sogenannter Dichtblöcke vorgesehen, die direkt vor dem Bestandsbauwerk errichtet werden sollten. Diese Blöcke entstehen aus einer Vielzahl von Düsen-Strahl-Bohrungen, bei denen anstehender Boden unter Hochdruck über eine rotierende Düse mit einer zementhaltigen Bindemittelsuspension zu einem Boden-Zement-Körper vermischt wird. Die Erstellung der Dichtblöcke wäre von der Geländeoberfläche durchgeführt worden, was einen massiven Eingriff in den Straßenverkehr bedeutet hätte. Der Anschluss an das Bestandsbauwerk befindet sich direkt unterhalb einer der Hauptkreuzungen in Frankfurt (Düsseldorfer Straße – Mainzer Landstraße).
