Wo früher feinstes Garn gesponnen wurde, hat die PORR 29 hochwertige Eigentumswohnungen direkt am Wasser errichtet.
Hochbau
Wohnen in feinster Lage
100%
Abgeschlossen
Schweiz/­Windisch/­2016-18

Eigentumswohnungen FEINSPINNEREI in der Schweizer Gemeinde Windisch

Ausgabe 173/2019
Autor Andreas Bart

Auf einer ehemaligen Industriebrache errichtete die PORR in nur 22 Monaten den Wohnbau Feinspinnerei in Windisch.

Bei der Umsetzung setzte die PORR auch auf unkonventionelle Lösungen, um die logistischen und bautechnischen Herausforderungen zu meistern: von der Baustelleinrichtung in einem bewohnten Gebiet bis zum heiklen Maßtoleranzausgleich zwischen den Gewerken.

Projektdaten
  • Auftraggeber
    HIAG Immobilien Schweiz AG
  • Auftragnehmer
    PORR SUISSE AG
  • Auftragsart
    Totalunternehmer
  • Projektart
    Hochbau, Wohnbau
  • Leistungsumfang
    Errichtung eines fünfstöckigen Wohngebäudes mit 29 Eigentumswohnungen
  • Auftragsvolumen
    CHF 12 Mio. (EUR 10,5 Mio.)
  • Baubeginn
    08/2016
  • Bauende
    05/2018
Druckversion herunterladen

Allgemein

Der Bauherr, die HIAG Immobilien Schweiz AG, ist auf die Umnutzung von Industriebrachen spezialisiert. Dazu zählt auch die einstige Feinspinnerei auf dem Kunzareal in Windisch, eine der größten Spinnereien der Schweiz im 19. Jahrhundert. Zahlreiche denkmalgeschützte Gebäude legen noch heute Zeugnis dieser bewegten Vergangenheit ab und verströmen historische Industrieatmosphäre. Jetzt sollte auf dem Gebiet der alten Spinnerei ein Areal mit Wohn- und Gewerbenutzung entstehen, das zwar das geschichtliche Erbe hochhält, dabei aber auch allen modernen Anforderungen genügt. Dafür wurden sowohl Bestandsbauten umgenutzt, als auch ergänzende Neubauten errichtet. In unmittelbarer Nähe der geschützten Auenwälder und dem Fluss Reuss bietet es den Bewohnerinnen und Bewohnern einen Rückzugsort am malerischen Wasserschloss der Schweiz.

Historischer Bestand und moderne Zubauten fügen sich am Areal der Feinspinnerei Windisch harmonisch zusammen.
Historischer Bestand und moderne Zubauten fügen sich am Areal der Feinspinnerei Windisch harmonisch zusammen. Quelle: PORR
Historischer Bestand und moderne Zubauten fügen sich am Areal der Feinspinnerei Windisch harmonisch zusammen.

Ausschreibung

Der ursprüngliche Architekturwettbewerb sah eine reine Umnutzung des alten Spinnerei-Gebäudes vor. In einem zweiten Wettbewerb entschied man sich für einen zusätzlichen Neubau, der mit seinem zeitgemäßen Erscheinungsbild einen optischen Gegenpol zum Industriecharakter der Bestandsbauten bilden sollte.

Eine Planergemeinschaft entwickelte das Projekt weiter und arbeitete eine Totalunternehmer-Ausschreibung aus, die die PORR für sich entscheiden konnte. Das Baustellenteam sah sich mit einigen technischen Herausforderungen konfrontiert, die aber allesamt mit Ideenreichtum und Geschicklichkeit gelöst wurden.

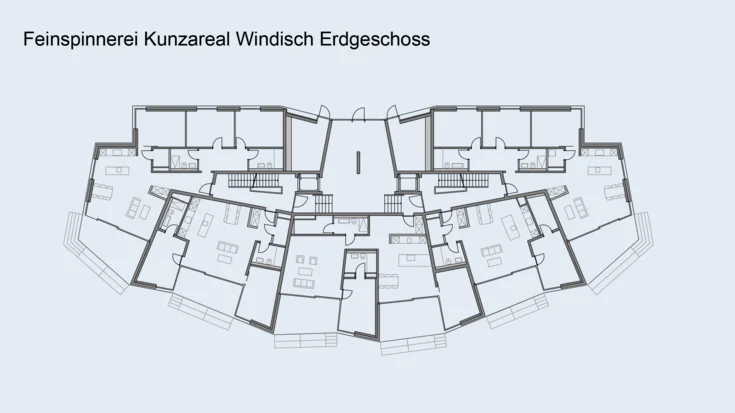

Der Grundriss des Erdgeschosses. Er unterscheidet sich von den darüberliegenden Geschossen.
Der Grundriss des Erdgeschosses. Er unterscheidet sich von den darüberliegenden Geschossen. Quelle: PORR
Der Grundriss des Erdgeschosses. Er unterscheidet sich von den darüberliegenden Geschossen.

Baustelleneinrichtung

Da sich das Areal am Rande eines bewohnten Quartiers befindet, legte die PORR schon bei der Baustelleneinrichtung großen Wert auf die Interessen der Anwohnerinnen und Anwohner. Deshalb wurden in enger Abstimmung mit Anrainerinnen und Anrainern die Zufahrtswege zur Baustelle festgelegt und die Zahl der Baustellenfahrzeuge auf das Nötigste reduziert. So wurden die Lärm- und Staubentwicklung so gering wie möglich gehalten.

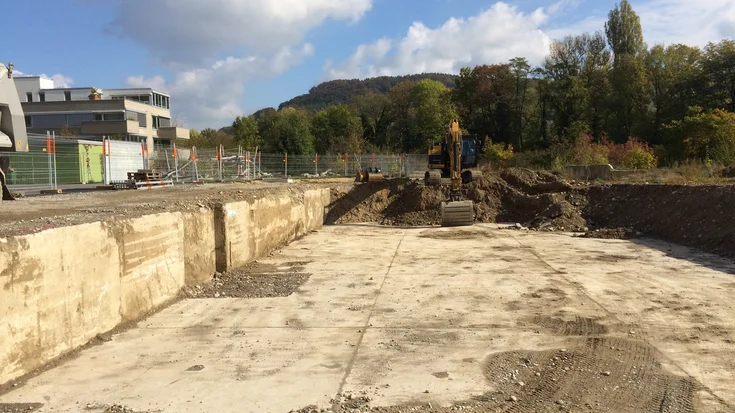

Die trockene Baugrube mit alten Gebäudestrukturen, die belassen wurden. Das neue Untergeschoss wurde in die alte Struktur hineingebaut und zur Weißen Wanne abgedichtet.
Die trockene Baugrube mit alten Gebäudestrukturen, die belassen wurden. Das neue Untergeschoss wurde in die alte Struktur hineingebaut und zur Weißen Wanne abgedichtet. Quelle: PORR AG
Die trockene Baugrube mit alten Gebäudestrukturen, die belassen wurden. Das neue Untergeschoss wurde in die alte Struktur hineingebaut und zur Weißen Wanne abgedichtet.

Bauen in Grundwasserschutzzonen

Die ehemalige Feinspinnerei Windisch befindet sich mitten in einer Grundwasserschutzzone. Es durfte weder gepumpt, noch im Wasser gebaut werden. Ebenso wenig durfte mit technischen Mitteln sichergestellt werden, dass die Baugrubensohle konstant über dem Grundwasserspiegel lag, bis die Vertiefungen der Liftschächte und die Bodenplatte betoniert waren. Die PORR musste deshalb den Wasserstand permanent mittels Sonden überwachen, um einen unerwarteten Anstieg des Wassers rechtzeitig melden zu können. Ein plötzlicher Anstieg des Grundwassers hätte das Projekt auf unabsehbare Zeit verzögern können. Dank des richtig angesetzten Zeitfensters und ein wenig Glück konnte das gesamte Untergeschoss in einer trockenen Baugrube erstellt und fachmännisch zur Weißen Wanne abgedichtet werden.

Weder technische Hilfsmittel noch Abpumpen des Wassers waren erlaubt. Der Wasseranstieg wurde permanent überwacht.
Andreas Bart
Projektleiter, PORR SUISSE AG

Sichtbeton

Eine weitere Herausforderung stellten die von der Planergemeinschaft gesetzten Vorgaben für die Eingangshalle dar. Auf etwa halber Höhe der rückwärtigen Wand schließt in der Eingangshalle die Decke über dem Untergeschoss an. Um den sichtbaren Betonierabschnitt der Decke über dem Untergeschoss in der Rückwand der Eingangshalle zu vermeiden und damit die Decke unsichtbar anzuschließen, wurde der Anschluss zwischen Decke und Wand mittels Rückbiegeanschluss hergestellt. Um horizontalstoßfreie Sichtbetonoberflächen herzustellen, wurden Schalelemente in Überlänge von 3,70 m beschafft und die Rückwand in einem Betonierabschnitt raumhoch betoniert.

Betonstütze in der Eingangshalle

Aufgrund der überdimensionalen Abmessungen stellte die PORR eine scheibenartig ausgebildete Betonstütze in der Eingangshalle direkt vor Ort her. Durch ihre außergewöhnliche Form konnten die Stützen nicht ohne sichtbare Stöße geschalt werden. Um das von den Architekten gewünschte optische Resultat zu erzielen, mussten die Ausführung der Stöße, die Schalungstypen und Sichtbetonklassen exakt den Vorgaben entsprechen. So entstand in Verbindung mit dem durchsichtig ausgeharzten Travertinboden, den hellen Sichtbetonwänden und –stützen sowie der Rasterdecke mit Wallwashern ein großzügiger Eingangsbereich.

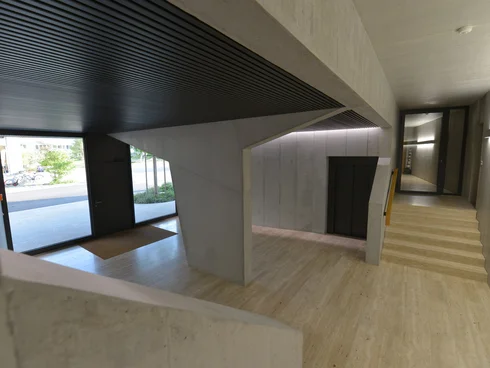

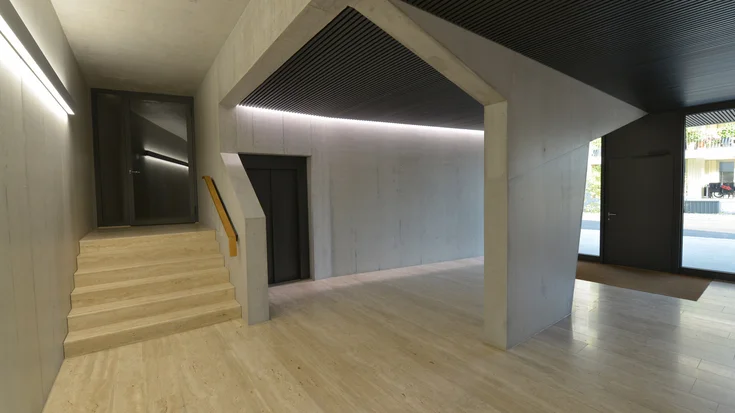

Die fertige Eingangshalle mit der markanten Betonstütze: Mittels Rückbiegeanschluss war ein unsichtbarer Anschluss der Decke möglich.
Die fertige Eingangshalle mit der markanten Betonstütze: Mittels Rückbiegeanschluss war ein unsichtbarer Anschluss der Decke möglich. Quelle: PORR AG
Die fertige Eingangshalle mit der markanten Betonstütze: Mittels Rückbiegeanschluss war ein unsichtbarer Anschluss der Decke möglich.

Heikler Maßtoleranzausgleich

Der Maßtoleranzausgleich zwischen den verschiedenen Gewerken schafft auf vielen Baustellen Probleme. Auch in diesem Fall war eine gründliche Planung nötig. Die zickzackförmig ausgebildete Gebäudehülle aus Blech, die etwa auch sämtliche Fensterleibungen sowie Vor- und Rücksprünge von Loggien umfasst, wurde auf einem 50 mm Raster geplant. Die komplizierte Geometrie sowie die Maßtoleranzen des Rohbaus machten es schwierig, die Blechverkleidung in allen drei Achsen exakt auszurichten. An ein paar Stellen waren trotz höchster Sorgfalt Kunstgriffe nötig, um entstandene Toleranzen bei der Montage aufnehmen zu können. Die reduzierte Gestaltung der Architektinnen und Architekten führte dazu, dass das Durchhängen der Decken bei großen Spannweiten (5 m) sichtbar wurde. Diese Problematik wurde in Absprache mit der Planergemeinschaft durch die Installation eines Vorhangbrettes entlang der Glasfassade gelöst.

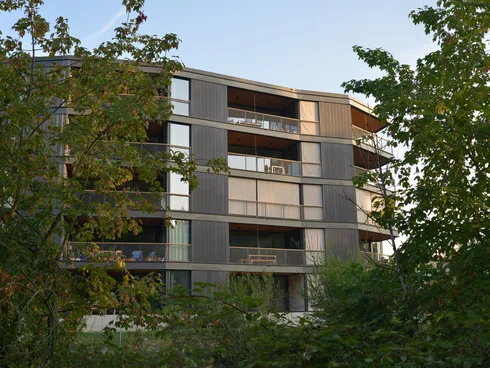

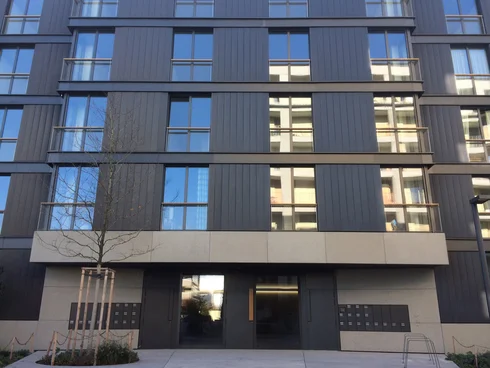

Hinterlüftete Metallfassade

Mit einer hinterlüfteten Metallfassade erhielt das Gebäude eine robuste, langlebige und unterhaltsarme Hülle, die bauphysikalisch optimal funktioniert. Hier hat die PORR neue Wege beschritten, indem nicht das ursprünglich vorgesehene Standardprodukt verwendet wurde, sondern die Bleche allesamt individuell angefertigt wurden. Damit konnten einige komplexe Eckdetails besser gelöst und Toleranzen ausgeglichen werden.

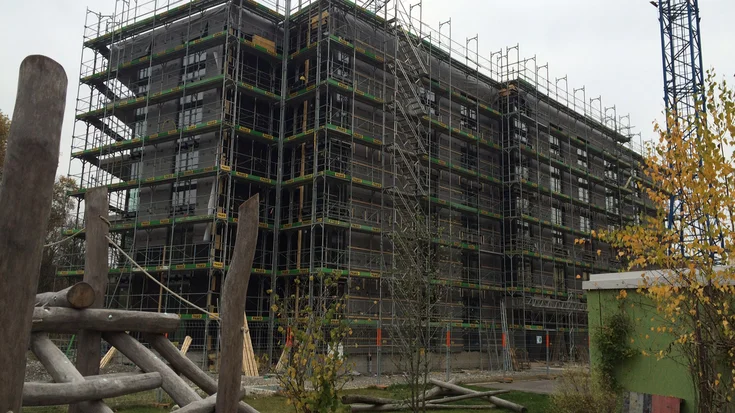

Der Rohbau vor Montage der hinterlüfteten Fassade.
Der Rohbau vor Montage der hinterlüfteten Fassade. Quelle: PORR AG
Der Rohbau vor Montage der hinterlüfteten Fassade.

Ausgefeilte Haustechnik

Heizung und Warmwasseraufbereitung erfolgen für das ganze Kunzareal zentral über die Fernwärme. Alle Zu- sowie Ableitungen sind in der Nordwestecke des Gebäudes zu finden, wo sie die Weiße Wanne mit Doyma-Dichtungen durchdringen. So ist auch hier die Dichtigkeit des Gebäudes zu hundert Prozent gewährleistet. Die Wohnungen werden mittels Monoblocks belüftet. Das Gebäude ist nach dem Schweizer Minergie-Standard für nachhaltiges Bauen zertifiziert.

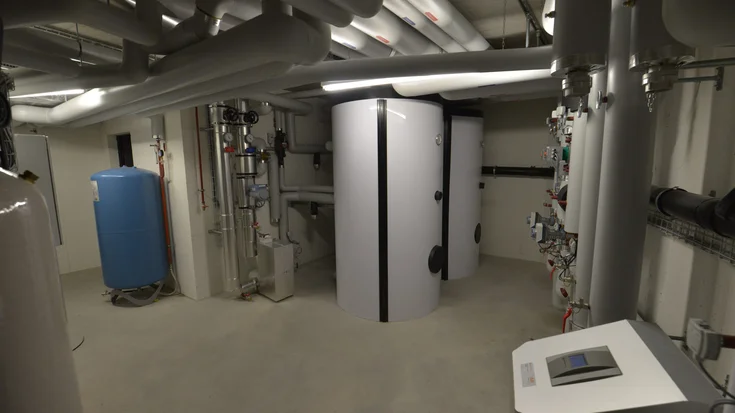

Auch in der Technikzentrale setzen Bauherr und Ausführende auf höchste Qualität.
Auch in der Technikzentrale setzen Bauherr und Ausführende auf höchste Qualität. Quelle: PORR AG
Auch in der Technikzentrale setzen Bauherr und Ausführende auf höchste Qualität.

Technische Daten

14.560 m³
Gebäudevolumen
3.000 m³
Betonvolumen
  • Bruttogeschossfläche
    4.618 m²
  • Bauart I
    Massivbauweise in Beton und Backstein
  • Bauart II
    Decken in Sichtschalung Typ 4
  • Beton
    C25/30, XC2, w/z = 0,55, Dmax. 32, C3
  • Bewehrung
    260.000 kg
  • Konstruktion - Flachgründung:
    Weiße Wanne bis Decke über UG
  • Aushub
    4.200 m³
  • Baugrube
    liegt teilw. in Grundwasserschutzzone S3
  • Gebäudehülle II
    Hinterlüftete Metallfassade
  • Gebäudehülle I
    Extensiv begrüntes Flachdach
  • Energie
    Fernwärme
  • Zertifikat
    Minergie
